Hướng dẫn lắp đặt ống luồn dây cáp điện ELP

Ống ELP dài, dễ uốn, nên thi công dễ dàng, tiết kiệm thời gian lắp đặt đường ống luồn dây cáp điện Việc lắp đặt đường ống ELP để bảo về cáp điện phải đáp ứng các yêu cầu trong Qui chuẩn lắp đặt điện và các quy định hiện hành khác. Chính vì thế tại hiện trường xây dựng, việc đặt đường ống ELP cần được thực hiện theo quy trình được nêu dưới đây:

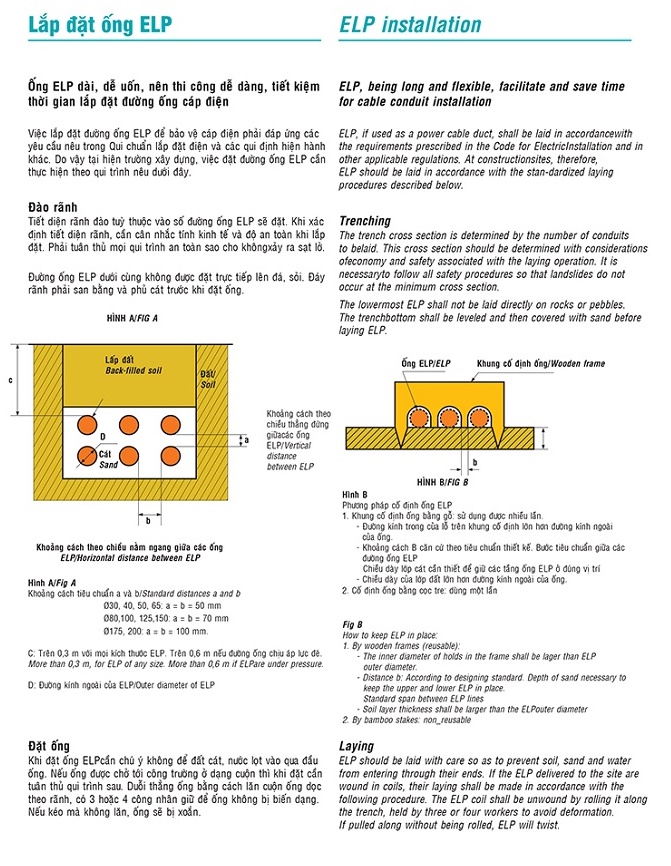

1. Đào rãnh cho ống luồn dây dẫn ELP

Tham khảo thêm các sản phẩm ống luồn dây điện giá rẻ của chúng tôi

Tiết diện rãnh đào tùy thuộc vào số đường ống luồn dây dẫn ELP sẽ lắp đặt. Một khi bạn đã xác định được tiết diện rãnh, cần cân nhắc tính kinh tế và độ an toàn khi lắp đặt. Phải tuân thủ mọi quy trình an toàn sao cho không xảy ra sạt lở.

Đường ống dẫn cáp điện ELP dưới cùng không được đặt trực tiếp lên đá, sỏi. Đáy rãnh phải được san bằng và phủ cát trước khi đặt ống. Khoảng cách tiêu chuẩn (a và b) khi đặt ống là

Ø30. 40. 50. 65: a = b = 50 mm

Ø80. 100. 125. 150: a = b = 70 mm

Ø175. 200: a = b = 100 mm

• * C: Trên 0.3m với mọi kích thước ống luồn ELP. Trên 0.6 m nếu đường ống chiệu áp lực đè
• * D: Đường kính ngoài của ELP

2. Cách đặt ống luồn dây dẫn cáp điện ELP

Khi đặt ống luồn dây dẫn cáp điện ELP cần chú ý không được để đất cát, nước lọt vào qua đầu ống. Trường hợp nếu ống luồn dây được chở tới công trường ở dạng cuộn thì khi đặt cần tuân thủ quy trình như sau Duỗi thẳng ống bằng cách lăn cuộn ống dọc theo rãnh, có 3 hoặc là 4 công nhân giữ để ống không bị biến dạng. Nếu bạn kéo thay vì lăn thì ống sẽ bị xoắn lại

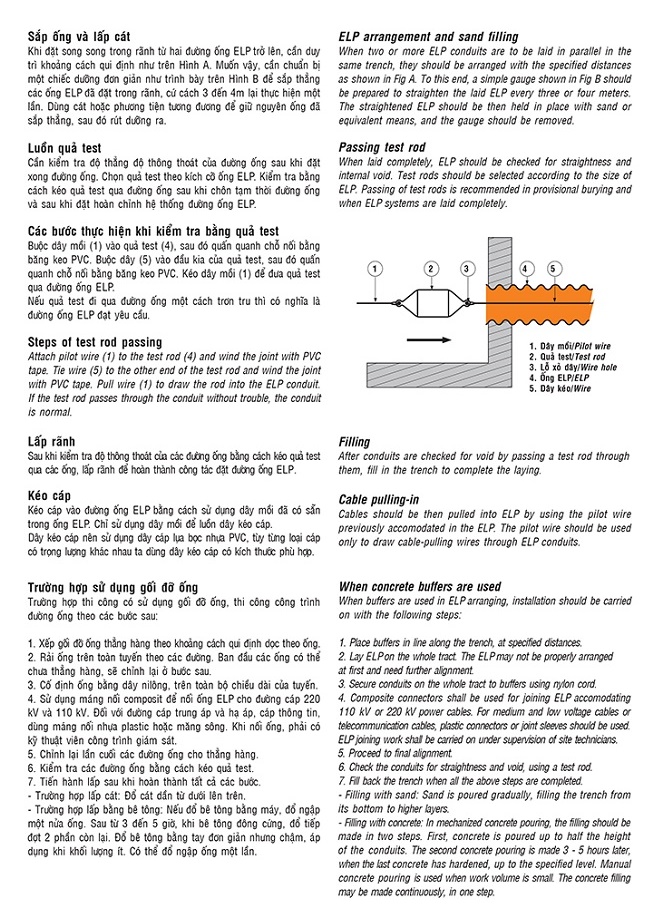

3. Sắp ống và lấp cát

Khi đặt song song trong rãnh từ hai đường ống ELP trở lên, bạn cần phải duy trì khoảng cách quy định như trên hình. Muốn làm được như vậy, bắt buộc bạn phải chuẩn bị một chiếc dưỡng đơn giản như trình bày trong hình dưới đây để sắp thẳng các ống dẫn cáp điện ELP đã đặt trong rãnh, cứ cách tầm 3 cho đến 4m lại thực hiện một lần. Dùng cát hoặc là phương tiện tương đương để giữ nguyên ống dã sắp thẳng, sau đó rút dưỡng ra.

Bạn có thể click vào ống luồn dây điện Vanlock để xem thêm các sản phẩm của chúng tôi

4. Luồn quả test

Cần kiểm tra độ thẳng và độ thông thoát của đường ống sau khi tiến hành lắp đặt xong đường ống. Chọn quả test theo kích cỡ ống dẫn ELP. Tiếp đó bạn hãy kiểm tra bằng cách kéo quả test qua đường ống sau khi chôn tạm thời đường ống và sau khi đặt hoàn chỉnh hệ thống đường ống ELP.

5. Các bước thực hiện khi kiểm tra bằng quả test

Buộc dây mồi (1) vào quả test (4), sau đó quấn quanh chổ nối bằng keo PVC. Tiếp đến buộc dây (5) vào đầu kia của quả test, sau đó quấn quanh chổ nối bằng băng keo PVC. Kéo dây mồi (1) để đưa quả test qua đường ống dẫn ELP.

Trường hợp nếu như quả test đi qua đường ống một cách trơn tru thì có nghĩa là đường ống ELP đạt yêu cầu.

6. Lấp rãnh

Sau khi kết thúc quá trình kiểm tra độ thông thoát của các đường ống dẫn cáp điện bằng cách kéo quả test qua các ống, bạn hãy lấp rãnh lại để hoàn thành công tác lắp đặt đương ống dẫn ELP.

7. Kéo cáp

Kéo cáp vào đường ống ELP bằng cách sử dụng dây mồi đã có sẵn trong ống ELP. Chỉ sử dụng dây mồi để luồn dây kéo cáp.Dây kéo cáp nên được sử dụng bằng dây cáp lụa bọc nhựa PVC, tùy theo từng loại cáp có trọng lượng khác nhau ta dùng dây kéo cáp có kích thước phù hợp.

8. Các trường hợp cần sử dụng gối đỡ ống

Trường hợp thi công có sử dụng gối đỡ ống, thi công công trình đường ống theo các bước sau đây

 - Xếp gối đỡ ống thẳng hàng theo khoảng cách quy định dọc theo ống.

 - Rải ống trên toàn tuyến theo các đường. Ban đầu các ống có thể chưa thẳng hàng, sẽ chỉnh lại ở các bước sau.

 - Cố định ống dây bằng nilong, trên toàn bộ chiều dài của tuyến.

 - Sử dụng máng nối composit để nối ống ELP cho đường cáp 220kV và 100kV. Đối với đường cáp trung áp và hạ áp, cáp thông tin thì nên dùng máng nối nhựa plastic hoặc măng sông. Khi nối ống cần phải có kỹ thuật viên công trình giám sát

 - Chỉnh lại lần cuối các đường ống sao cho thẳng hàng

 - Kiểm tra lại các đường ống bằng cách kéo quả test

 - Tiến hành lấp cát sau khi hoàn thành tất cả các bước:

• * Trường hợp lấp cát: Đổ cát dần dần từ dưới lên trên
• * Trường hợp lấp bằng bê tông: Nên đổ bê tông bằng máy, đổ ngập một nửa ống. Sau 3 đến 5 giờ, khi bê tông đông cứng thì đổ tiếp phần còn lại. Đổ bê tông bằng tay đơn giản nhưng chậm, áp dụng khi khối lượng ít. Có thể đổ ngập một lần.
